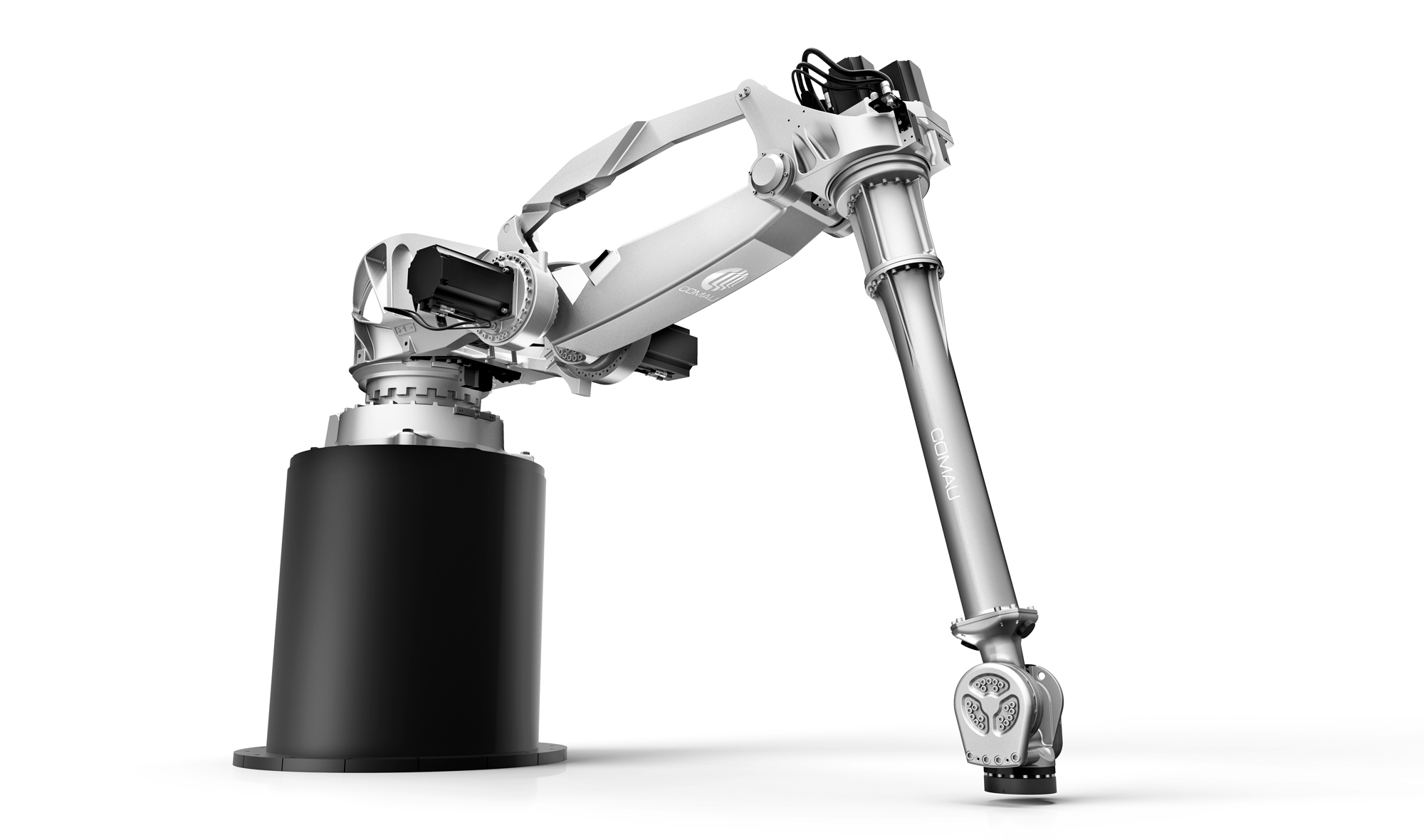

NJ-165-3.4 SH
Quando le prestazioni contano
Forniamo la potenza necessaria per i tuoi sistemi di automazione assicurando al tempo stesso la riduzione del consumo di energia, il contenimento dei costi e una maggiore produttività. Occorre aggiungere altro?
Specifiche tecniche NJ-165-3.4 SH
| Numero di assi | 6 |
| Capacità di carico massima al polso (kg) | 165 |
| Carico aggiuntivo sull’avambraccio (kg) | 25 |
| Sbraccio orizzontale massimo (mm) | 3450 |
| Coppia sull’asse n. 4 (Nm) | 1089 |
| Coppia sull’asse n. 5 (Nm) | 804 |
| Coppia sull’asse n. 6 (Nm) | 411 |
| Corsa sull’asse n. 1 | +/- 180° (85°/s) |
| Corsa sull’asse n. 2 | -50° / +170° (90°/s) |
| Corsa sull’asse n. 3 | -18,8° / -288° (110°/s) |
| Corsa sull’asse n. 4 | +/- 2700° (130°/s) |
| Corsa sull’asse n. 5 | +/- 125° (130°/s) |
| Corsa sull’asse n. 6 | +/- 2700° (195°/s) |
| Ripetibilità (mm) | 0.10 |
| Flangia di accoppiamento all’attrezzo | ISO 9409 – 1 – A 160 / 200 |
| Peso del robot (kg) | 1430 |
| Grado di protezione | IP65 |
| Posizione di fissaggio | Shelf |
| Aree operative: A (mm) | 3100 |
| Aree operative: B (mm) | 3450 |
| Aree operative: C (mm) | 397 |
| Aree operative: D (mm) | 2100 |
| Aree operative: E (mm) | 850 |
Cosa può fare
- Imballaggio
- Assemblaggio
- Asservimento macchine
- Erogazione
- Imballaggio/confezionamento
- Misurazione/collaudo
- Lucidatura e spazzolatura
- Taglio al plasma/water jet
- Press Brake-bending
- Processi di lavorazione
- Lavorazione di legno/vetro
- Fonderia
- Saldatura e taglio laser
- Saldatura a punti
Funziona con
C5G
TP5
Attrezzature ausiliarie
Posizionatori
Assi esterni
Slitte
